DWT-I轴流式屋顶风机
工作温度：-20~+45℃； 湿 度：小于99%； 工作电源：三相380V/50Hz； 用 途：应用于高屋建筑、工矿企业、电站、车站、体育馆等中低压、大流量通风换气。
所属分类：
关键词：
DWT-I轴流式屋顶风机
如需了解更多详细参数，请联系右侧在线咨询销售客服，期待您的咨询。
产品详情
产品概述：
1.1．DWT-I型轴流式屋顶风机，其叶型设计原理与DZ型轴流风机相同，采用宽叶片大弦长空间扭曲、倾斜式叶形，可在低速运行时达到所需风量、风压，从而降低风机噪声。
1.2．风机按叶轮直径分为300～2400mm，17种规格，风量为1500 ~200000 m3/h，全压为 60~320Pa，机号大于等于12#的风机叶片可制成叶角可调，满足不同工况需要，实现节能降噪。
按调速方式分单速、双速、变频（风机电机采用变频电机，配变频控制器，实行变频调速，以适应不同工况需要，建议调节频率锁定在25Hz～50Hz）。为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXdIIBT4。
1.3．风机根据用户需要可配手动或电动调节阀门、自垂百叶等。
工作条件：
工作温度：-20~+45℃；
湿 度：小于99%；
介质条件：
●常规型：非腐蚀、非易燃、易爆气体（含尘量不超过100mg/m3 ）；
●防爆型：非腐蚀含有易燃、易爆气体（含尘量不超过100mg/m3 ）；
●防腐型：有腐蚀性气体（无任何粉尘）。
工作电源：三相380V/50Hz。
应用：
风机可广泛应用于高屋建筑、工矿企业、电站、车站、体育馆等中低压、大流量通风换气。
配置：
标准配置
●叶轮； ●电机； ●底脚；
●机壳（风筒、电机支架）； ●玻璃钢风帽。
备选件及附件（订货时注明是否购买）
※控制箱； ※自垂百叶； ※防鸟网； ※安全网。
加工工艺：
风机叶轮：固定角度屋顶风机风机叶轮十字架为钢制冲压下料，液压成形，叶片为铝合金冲压后液压成形，叶片与十字架铆接装配成形；可变角度屋顶风机叶轮十字架为铝压铸成型，叶片为铝合金冲压后液压成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。
钢制屋顶风机机壳采用整体旋压翻边而成，玻璃钢屋顶风机机壳为玻璃钢一次成形，风机风帽为玻璃钢一次成形。

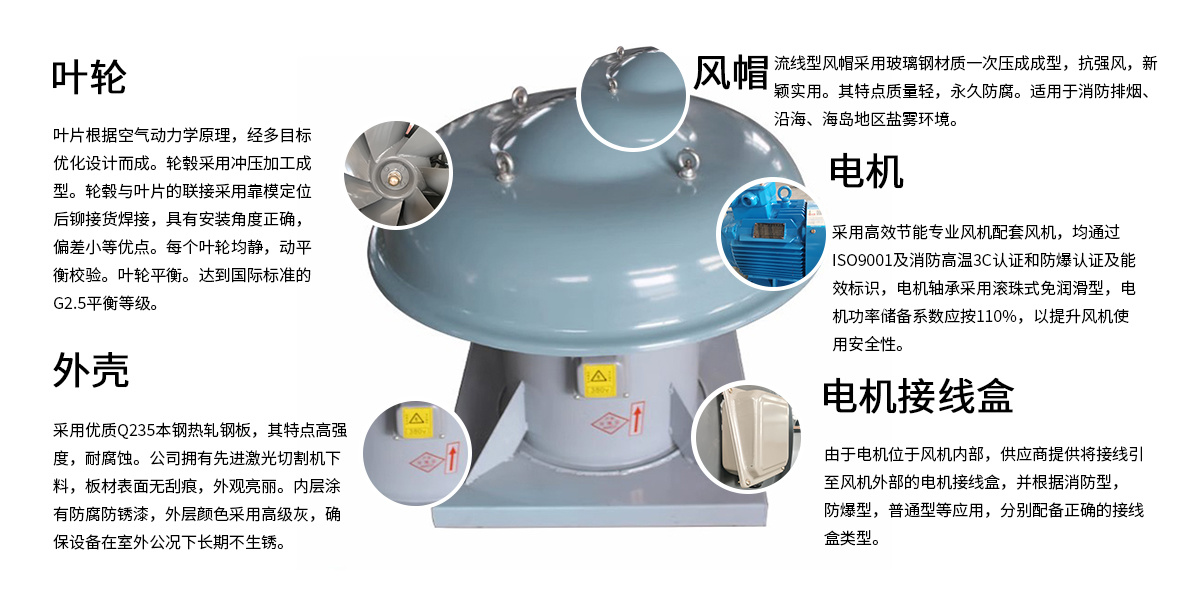

产品结构图
外壳：风机箱表面质量
采用优质Q235本钢热轧碳钢板，其特点高强制，耐腐蚀。公司拥有先进的激光切割器下料，板材表面无划痕，外观亮丽。板材内层涂有防腐防锈漆，外层颜色采用高级灰，两层漆面，确保设备在室外工况下长期不生锈。
电机
采用生产电机生产设备和检查手续齐全的风机专用配套电机，均通过ISO9001及消防高温3C认证和防爆认证及能效标识。电机应与风机负载紧密配合，采用B3安装结构。电机防护等级为IP54，绝缘等级F级，温升等级B级。电机轴承应为滚珠式免润滑型。电机功率储备系数应按110%取，以提升风机使用的安全性。
叶轮
叶片根据空气动力学原理，经多目标优化设计而成。轮毂采用冲压加工成型。轮毂与叶片的联接采用靠模定位后铆接货焊接，具有安装角度正确，偏差小等优点。每个叶轮均静，动平衡校验。叶轮平衡达到国际标准的G2.5平衡等级。
电机接线盒
由于电机位于风机内部，供应商应提供将接线引至风机外部的电机接线盒，并根据消防型、防爆型、普通型等应用，分别配备正确的接线盒类型。
风机证书
T35(CDZ)-11.2
SWF(HL3-2A)-14
PYHL-14A-I-12
PYHL-14A-I-7.5
PYHL-14A-II-12
阀门证书
排烟防火阀PFHF WSDc-K-1250×800
排烟防火阀PFHF WSDc-K-800×800
排烟阀PYF SDc-YK-1250×800
排烟阀PYF SDc-YK-800×800
排烟阀PYF SDc-K-1250×800
