产品概述：
1.1．DZ型轴流式风机具备T35-11轴流风机特点，同时将叶片设计成宽型前掠式等栅距结构，可减少气流在叶片表面上的分离及气流旋涡的形成，降低风机内气流的二次损耗，减少了声源的空气动力噪声，稳定气流。
1.2．按直径分为250～1100mm共14个规格，每一规格风机叶片数都为4片，风量760～57000 m3/h，风压40～600Pa。
1.3．产品分类
按外形结构分：壁式、管道式。
按使用环境分：
——普通型：适用于非易燃、易爆及无腐蚀性气体的环境中；
——防腐型：叶轮、机壳为玻璃钢，适用于含有腐蚀性气体的环境中。
——防爆型：电机为隔爆型、叶片为铝合金，适用于易燃、易爆气体的环境中，防爆等级为EXdIIBT4。
1.4．为适应不同场所噪声的要求，风机均可配不同长度的消声器。
工作条件：
工作温度：-20~+45℃；
湿 度：小于99%；
介质条件：
● 常规型：非腐蚀、非易燃、易爆气体（含尘量不超过100mg/m3 ）；
● 防爆型：非腐蚀含有易燃、易爆气体（含尘量不超过100mg/m3 ）；
● 防腐型：有腐蚀性气体（无任何粉尘）。
工作电源：三相380V/50Hz（小功率风机可做成单相220V，请订货时注明）。
应用：
风机可广泛应用于工矿企业、宾馆、饭庄、博物馆、体育馆等通风换气场所，最适用于管道加压、送风和排风及高层建筑、一般建筑的通风换气之用。
配置：
标准配置
● 叶轮； ● 电机； ● 机壳（风筒、电机支架）； ● 底脚。
备选件及附件（订货时注明是否购买）
※减振设备； ※控制箱； ※网罩； ※对接法兰； ※百叶风口。
加工工艺：
风机叶轮：十字架为钢制冲压下料，液压成形，叶片为铝合金冲压后液压成形，叶片与十字架铆接装配成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。
外筒法兰为采用整体旋压翻边而成。

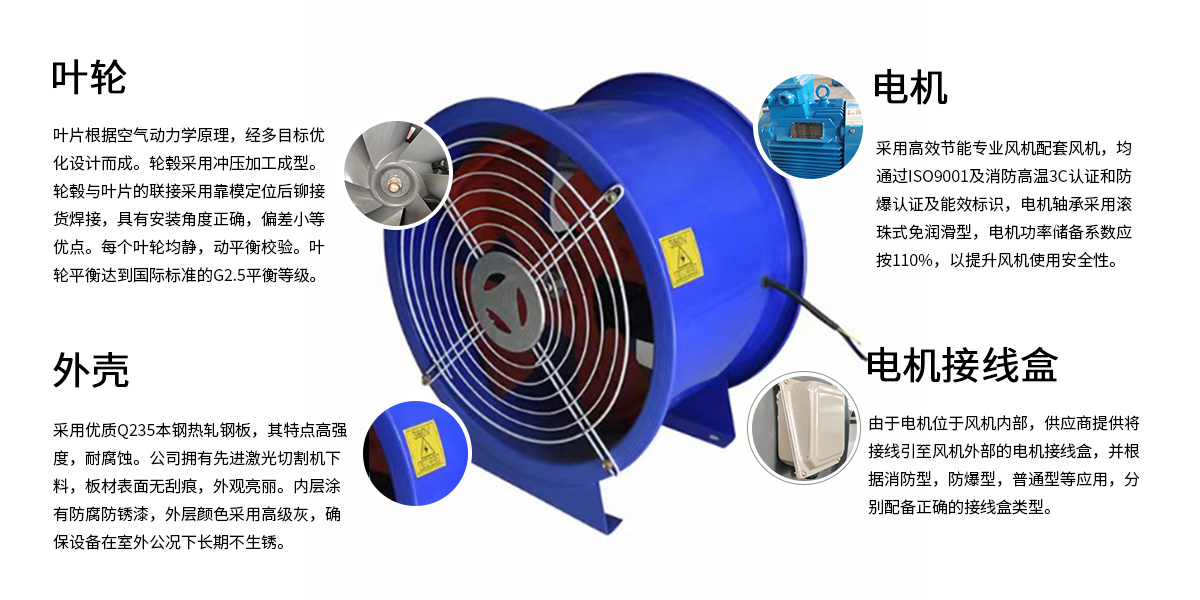

产品结构图
外壳：风机箱表面质量
采用优质Q235本钢热轧碳钢板，其特点高强制，耐腐蚀。公司拥有先进的激光切割器下料，板材表面无划痕，外观亮丽。板材内层涂有防腐防锈漆，外层颜色采用高级灰，两层漆面，确保设备在室外工况下长期不生锈。
电机
采用生产电机生产设备和检查手续齐全的风机专用配套电机，均通过ISO9001及消防高温3C认证和防爆认证及能效标识。电机应与风机负载紧密配合，采用B3安装结构。电机防护等级为IP54，绝缘等级F级，温升等级B级。电机轴承应为滚珠式免润滑型。电机功率储备系数应按110%取，以提升风机使用的安全性。
叶轮
叶片根据空气动力学原理，经多目标优化设计而成。轮毂采用冲压加工成型。轮毂与叶片的联接采用靠模定位后铆接货焊接，具有安装角度正确，偏差小等优点。每个叶轮均静，动平衡校验。叶轮平衡达到国际标准的G2.5平衡等级。
电机接线盒
风机进风口应严格按照空气动力特性设计，表面光滑呈流线形，且具有良好的整流效果，能有效减少紊流，提高风机效率，降低噪声。
